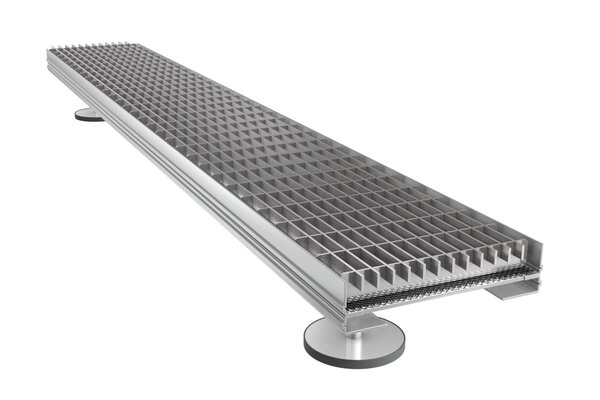

AquaDrain® FLEX

Grille de drainage – réglable en hauteur en continu et recoupable

Informations

Les grilles de drainage AquaDrain® FLEX évacuent l’eau de surface de manière ciblée dans le drainage raccordé. Elles permettent de résoudre les problèmes de raccord même en présence de faibles hauteurs de raccords de porte ou au mur. Grâce aux éléments de pied mobiles, les grilles de drainage AquaDrain® FLEX peuvent être coupées sur mesure sur le chantier.

Avantages

  • La gouttière peut être coupée facilement à la longueur souhaitée directement sur le chantier, ce qui représente un gain de temps et d’argent.
    Grâce aux éléments coulissants du double pied mobile et à la géométrie du cadre.
  • Protection contre l’encrassement grâce à la grille de rétention des impuretés intégrée.
    Empêche que la saleté ne tombe dans la grille de drainage et garantit ainsi une capacité de drainage à long terme de la grille de drainage et du drainage en tant que tel.
  • Alignement simple et précis au niveau du revêtement grâce aux pieds réglables en continu depuis le haut.
  • Capacité de drainage maximale grâce à la grille de drainage ouverte vers le bas en système avec les drainages AquaDrain® .
  • Réduction pratique et dans les règles de l’art de la hauteur des raccords de porte de 15 à 5 cm.

Système complet

Produktaufbau AquaDrain T+ | © Gutjahr Systemtechnik
1 AquaDrain® T+ Drainage de surface
2

Cornière perforée AquaDrain®
3

Ruban-joints AquaDrain® SL
4 AquaDrain® FLEX Grille de drainage
5

Grille de rétention des impuretés AquaDrain®
6

Élément coulissant à double pied mobile AquaDrain® FLEX

Brèves informations techniques

Domaine d’application Devant les portes, fenêtres au ras du sol ou dans le système de drainage linéaire décaissé
Matériau du cadre : acier galvanisé à chaud ou acier inox 1.4301
Supports : Grille – galvanisée à chaud ou en acier inox 1.4301
Design carré – acier inox
Design profilé – acier inox
Shadowline – acier inox
Grille de rétention des impuretés : intégrée
Recoupable : à la longueur souhaitée
jusqu’à 400 mm (unité de base)
ou 280 mm (unité rapportée)
Réglage en hauteur : GV : à partir de 53-100 mm (ou 83 mm avant que le client ne coupe à la disqueuse le filetage du pied)
avec pieds XL : à partir de 60-175 mm (ou 158 mm avant que le client ne coupe à la disqueuse le filetage du pied) – contre supplément

GE : 50-97 mm (ou 80 mm avant que le client ne coupe à la disqueuse le filetage du pied)
avec pieds XL : à partir de 57-172 mm (ou 155 mm avant que le client ne coupe à la disqueuse le filetage du pied) – contre supplément

PE : 50-97 mm (ou 80 mm avant que le client ne coupe à la disqueuse le filetage du pied)
avec pieds XL : à partir de 57-172 mm (ou 155 mm avant que le client ne coupe à la disqueuse le filetage du pied) – contre supplément

QE : 50-97 mm (ou 65 mm avant que le client ne coupe à la disqueuse le filetage du pied)
avec pieds XL : à partir de 57-172 mm (ou 140 mm avant que le client ne coupe à la disqueuse le filetage du pied) – contre supplément

SL : 50-97 mm (ou 80 mm avant que le client ne coupe à la disqueuse le filetage du pied)
avec pieds XL : à partir de 57-172 mm (ou 155 mm avant que le client ne coupe à la disqueuse le filetage du pied) – contre supplément

BE : 50-97 mm (ou 80 mm avant que le client ne coupe à la disqueuse le filetage du pied)
avec pieds XL : à partir de 57-172 mm (ou 155 mm avant que le client ne coupe à la disqueuse le filetage du pied) – contre supplément
