Informacje

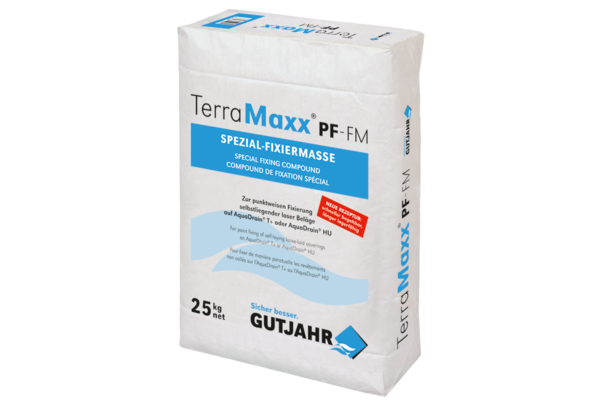

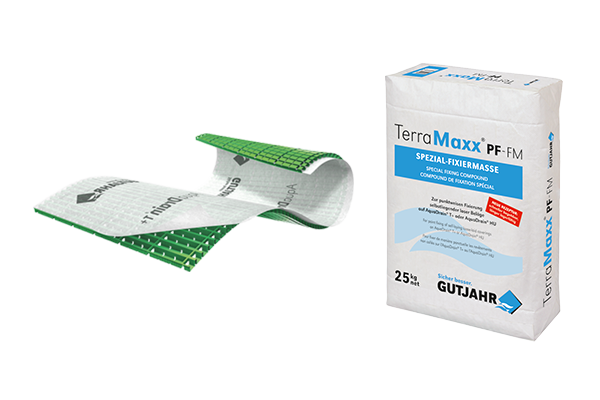

W przypadku metody układania TerraMaxx® PF łamliwe płyty mocowane są punktowo za pomocą specjalnej masy mocującej TerraMaxx® PF-FM na drenażu powierzchniowym AquaDrain® T+. Pozwala to uniknąć wykonywania wchłaniających wodę warstw zaprawy. Woda przesiąkająca odprowadzana jest szybko kanałami drenażowymi AquaDrain® T+.
Zalety
- Okładzina jest zamocowana, dzięki czemu nie przesuwa się i nie chybocze.
-
Konstrukcja w całości ma 31 mm z okładziną (20 mm grubości).
Pozwala na zmniejszenie wysokości konstrukcyjnej nawet o 70%, idealne rozwiązanie do renowacji. -
Wytłumienie odgłosu kroków do +30 dB.
(Laboratorium akustyki budowlanej Hochschule RheinMain) - Zmniejszenie masy nawet o 80% zapewnia szybką i prostą obróbkę.
- W przypadku użycia wraz z AquaDrain® T+ zapewnia szybkie i trwałe odwodnienie konstrukcji okładziny.
- Możliwość wykonania jako okładzina z zamkniętymi spoinami za pomocą specjalnej masy do fugowania MorTec® SOFT.
- Rozmieszczenie dylatacji jako podziału powierzchni okładziny nie ma znaczenia w przypadku zastosowania masy MorTec® SOFT.
Cały system
1 | DiProtec® SDB Szybka membrana uszczelniająca |
2 |
AquaDrain® TR reinforced separating layer |
3 | ProFin® DP30 Profil |
4 | DiProtec® AB Taśma uszczelniająca |
5 | AquaDrain® T+ Drenaż powierzchniowy |
6 |
TerraMaxx® PF-FM special fixing compound |
7 | MorTec® SOFT Fuga z tuby |
8 | AquaDrain® TM Ruszt odwodnienia liniowego |
9 | ProRin® BR System rynien balkonowych |
Skrócone informacje techniczne
Obszar zastosowania | Zewnętrzne powierzchnie ciągów pieszych w obiektach prywatnych i publicznych, np. tarasy (dachowe) i balkony. |
Rodzaje okładziny |
Odpowiednie są okładziny zalecane przez producenta do danego obszaru zastosowania i danej metody układania okładziny. • Wrażliwe na wilgoć płyty okładziny (kamień naturalny / prefabrykowane płyty betonowe) należy przetestować ze względu na możliwość występowania dłużej utrzymujących się przebarwień wskutek punktowego występowania wilgoci na powierzchni okładziny. • Wymiar długości krawędzi okładziny wynosi ≥ 30 cm. |
Podłoża |
• Związane podłoża, jastrychy, wylewki betonowe z uszczelnieniem lub bez • Stare płytki ceramiczne, stare powłoki • Nie nadaje się do układania bezpośrednio na podłożu z tłucznia |
Możliwość obciążania | Obciążenie powierzchniowe maks. 2000 kg/m²; bez możliwości obciążenia ruchem kołowym |
Wytłumienie odgłosu kroków | Do +30 dB (T+ 8/16) |
Przepustowości odwodnienia |
AquaDrain® T+8 mm Spadek 100% = 5,04 l/(m*s) Spadek 10% = 1,51 l/(m*s) Spadek 1,5% = 0,53 l/(m*s) AquaDrain® T+16 mm Spadek 100% = 10,33 l/(m*s) Spadek 10% = 3,16 l/(m*s) Spadek 1,5% = 1,17 l/(m*s) |
Izolacje | Wytrzymałość na ściskanie ≥ 120 kPa |
Spadek podłoża | ≥ 1,0% do 2,5% |
Elementy i akcesoria
Uszczelnienie
![](/_default_upload_bucket/4665/image-thumb__4665__system-components-slider/DiProtec_SDB_50050101SD_4180x4180.png)
![Produktbild DiProtec AB-KV Produktbild DiProtec AB-KV](/Bilder/Produktbilder/Abdichtung/798/image-thumb__798__system-components-slider/DiProtec_AB-KV_Dichtband_50050113AB.png)
![DiProtec KSK Kaltselbstklebebahn DiProtec KSK Kaltselbstklebebahn](/Bilder/Produktbilder/Abdichtung/1088/image-thumb__1088__system-components-slider/DiProtec_KSK_50010101KS_2020.png)
Ruszty odwodnienia liniowego
![](/Bilder/Produktbilder/Drainroste/2022/6605/image-thumb__6605__system-components-slider/AquaDrain_VARIO_QE_150mm_30030501VO.png)
![AquaDrain TM Drainrost AquaDrain TM Drainrost](/Bilder/Produktbilder/Drainroste/1411/image-thumb__1411__system-components-slider/AquaDrain_TM_PE_30031302TM.png)
Drenaże
![AquaDrain T+ Produktfoto AquaDrain T+ Produktfoto](/Bilder/Produktbilder/Drainage/1337/image-thumb__1337__system-components-slider/AqauDrain_T-_10070108TT_10070116TT_Welle.png)
![Produktbild AquaDrain T25 | © Gutjahr Systemtechnik Produktbild AquaDrain T25 | © Gutjahr Systemtechnik](/Bilder/Produktbilder/Drainage/270/image-thumb__270__system-components-slider/AquaDrain_T25_10070125TT.png)
![Produktbild AquaDrain HU | © Gutjahr Systemtechnik Produktbild AquaDrain HU | © Gutjahr Systemtechnik](/Bilder/Produktbilder/Drainage/264/image-thumb__264__system-components-slider/AquaDrain_HU_10120216HU.png)
Profil brzegowy
![](/Bilder/Produktbilder/Profile/1083/image-thumb__1083__system-components-slider/ProFin_DP_BL_Profil_Blende_alumetallic.png)
![](/Bilder/Produktbilder/Profile/944/image-thumb__944__system-components-slider/ProFin_DP30_Profil_alu_20040503DP.png)
![ProFin V22 anthrazit Profistange ProFin V22 anthrazit Profistange](/Bilder/Produktbilder/Profile/1457/image-thumb__1457__system-components-slider/ProFin_V22_Profil_anthrazit_20073102TM_gespiegelt.png)
